高速圓柱滾子軸承滾子端面磨損原因及改進措施
高速短圓柱滾子軸承滾子端面磨損屬于典型事例，為了避免故障的重復發生，我們分享相關端面磨損實例，找出實質磨損原因，做出相應的改進措施。

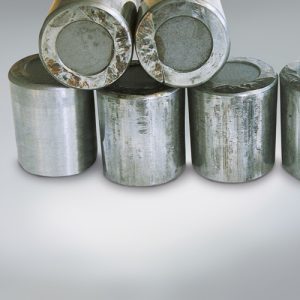

1、高速圓柱滾子軸承滾子端面磨損實例情況某型軸承在外場工作時，發生金屬屑超標報警故障，軸承失效。其典型失效特征如下：滾子端面出現了磨損，外徑兩端出現了高溫變色，保持架兜孔內磨橫梁和側梁都發生了嚴重的高溫磨損變形，外滾道擋邊磨損變形。內滾道出現了剝落，剝落區已出現了高溫二次淬火現象。
從上述失效特征看，軸承滾子已發生了嚴重的偏，并造成了滾子端面、保持架兜孔、外滾道擋邊的磨損，以及內滾道的疲勞剝落和高溫二次淬火現象。近年來，該型軸承同類故障發生了多起，均出現了外圈擋邊的嚴重磨損、滾子端面的嚴重磨損，內、外滾道的接觸疲勞剝落等故障特征。
2、軸承工作性能要求改型軸承為外圈雙擋邊內圈無擋邊的單列向心短圓柱滾子軸承，工作時外圈靜止，內圈轉動，內圈轉速為41586r／min，承受的徑向載荷147N，從工作性能要求看，該軸承轉速高，載荷低，工作過程中極易產生輕載打滑。
3、軸承故障原因分析軸承在高速運轉時，如有任何微小的干擾或變化（如高溫造成的潤滑油積碳顆粒等）都會使高速運轉的滾子產生動態失穩，發生擺動，其結果就會使?jié)L子端面與外圈擋邊間發生異?；瑒?dòng)磨損。滾子的外圓表面也會與內圈滾道表面發生滑蹭，滾子擺動的結果也會造成與其接觸的保持架兜孔內表面產生滑蹭或磨損，一系列的滑蹭和磨損都會伴隨著溫度的升高。隨著時間的變化，磨損和溫升都會加劇，直至造成軸承失效。
造成滾子動態失穩并發生側擺的主要影響因素有：
(a)滾子精度。主要包括滾子直線段的直線性、弧坡和倒角的對稱性，直徑相互差和長度相互差，滾子端面平行差和垂直差，表面粗糙度等；
(b)套圈滾道直線性；
(c)外圈擋邊平行差；
(d)保持架兜孔精度。主要包括橫梁與側梁的垂直差，底部對保持架端面壁厚差等；
(e)滾子端面與外圈擋邊間間隙；
(f)異物干擾。
如果滾子精度不好，將直接影響滾子在高速滾動條件下的動平衡，從而破壞滾子的運轉平穩性。在滾子產生動態失穩的初期，如果外圈擋邊平行差、套圈滾道直線性、保持架兜孑L等精度足夠高，就會對滾子的動態失穩起到約束作用，使其保持正常運轉狀態，否則，就會加劇滾子的動態失穩。在滾子以極高的自轉速度與套圈擋邊發生滑動摩擦?xí)r，產生的摩擦熱也非常高，此時，如果滾子端面與套圈擋邊間隙偏小，就很難形成潤滑油膜，此處的冷卻效果也將受到嚴重影響，最終導致滾子端面和套圈擋邊的高溫磨損。因此，某高速短圓柱滾子軸承滾子端面磨損故障是上述各因素綜合作用的結果。用輪廓儀檢測了故障軸承套圈滾道和滾子直線性，可確認各零件原始直線性符合要求，可排除此項因素的影響。通過設計復查發現，該型軸承滾子長度相互差要求較低，弧坡表面為磨削加工表面，粗糙度和精度都較低；外圈擋邊對基準端面的平行差要求也較低，這些因素應是影響該型軸承滾子高速轉動時動態穩定性的主要因素。
4、改進措施根據故障原因分析結果，制定了如下技術改進措施：
(1)將外圈擋邊對基準端面的平行差由5m提高到3m；
(2)將每組滾子長度相互差由8m提高至4m，直徑相互差由0.7131提高至0.5m；
(3)增加保持架兜孔底部對保持架端面壁厚差要求(不大于0.05mm)；
(4)增加滾子兩側弧坡表面超精加工要求。
(5)增加測量滾子端面與外圈擋邊間間隙的要求。改進有效地改善和提高了滾子高速轉動時的動態穩定性，使后期生產的軸承質量得到大幅度提高，從而提高軸承的壽命與可靠性，保證主機的使用安全。改進后的軸承，經裝機使用，同類故障未再發生，改進效果良好。
