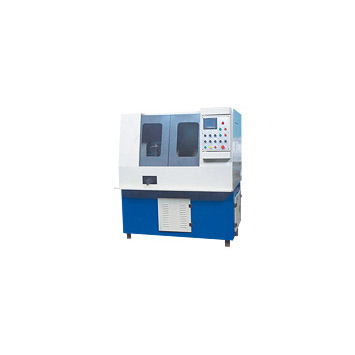

圓錐滾子軸承套圈滾道超精機
圓錐滾子軸承套圈滾道超精機的特點：
1.機床是單工位加工，工件定數少，有利于提高其產品加工精度，粗、精超可選擇不同的工藝參數。
2. 振蕩往復采用凸輪機構，簡單可靠故陣率低，變頻調速，導軌用超精密十字叉滾子導軌。
3.工件軸采用套筒式主軸，變頻調速，更換調整方便。
4.油石有自動補償功能，油石利用率高，操作方便。
5.冷卻液采用磁性分離器和線繞濾芯過濾效果好，清洗方便。
主要技術參數
| 型號 | 3MZ3410 | 3MZ337 | |
| 加工范圍 | 直徑 | Ф40～Ф100 | Ф28～Ф70 |
| 寬度 | 10～35 | 12～45 | |
| 主軸轉速（r/min) | 3000 | 3000 | |
| 振蕩頻率(r/min) | 600 | 600 | |
| 振蕩幅度 | 0～15 | 0～15 | |
| 加工時間 | 5～10 | 5～10 | |
| 加工工件角度 | 0~30o | 0~25o | |
| 粗糙度(Ra) | 0.16 | 0.16 | |
| 圓度改善率 | 大于15% | 大于15% | |
| 電機總功率(KW) | 3 | 3 | |
| 主機外形尺寸(長X寬X高） | 1600X1200X1500 | 1600X1200X1500 | |
| 機床總里(T) | 2.5 | 2.5 | |
